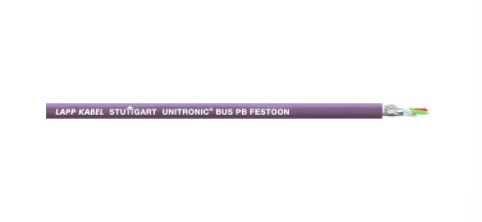

缆普线缆2170338总线电缆;PROFIBUS DP;Festoon;标称特性阻抗:150;PVC;紫色;cUL 列名-LAPP2170338
- 浏览:156次
- 额定外径8mm、铜号26kg/km、重量64kg/km
关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）
料号：LAPP2170338
额定外径8mm、铜号26kg/km、重量64kg/km
■ 缆普线缆优势
该电缆可用于 PROFIBUS - DP 、PROFIBUS - FMS 和 FIP
CL3 用于桥架内安装
■ 缆普电缆应用
PROFIBUS DP (符合DIN 19245 和 EN 50170, e.g. 用于 SIEMENS SIMATIC® NET, 也适用于FIP - 工厂 仪表规程)
通用信息
■ 缆普线缆产品类型
总线电缆
■ 缆普电缆重量：
64kg/km
■ 缆普线缆铜号：
26kg/km
有效的现场总线或以太网系统：PROFIBUS DP
■ 缆普电缆电气参数
最大工作电压（不适用于能量传输）：600V
测试电压，导体/导体：2kV
标称特性阻抗：150Ω
■ 缆普线缆产品结构
导线数量/尺寸：1X2X0.64
标称横截面导体（AWG） ：23AWG
导体标称直径（毫米）：0.64mm
电线数量：19
导体材料：裸铜
导体结构：超细线
包括保护导体：否
芯线数量：2
线对数：1
绞合类型：双绞线
通过绞线缠绕：无纺布缠绕
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏蔽上方的包装：无纺布缠绕
额定外径：8mm
电缆形状：圆形
芯材绝缘基材：发泡聚乙烯
芯材绝缘基材，简称：Foam-Skin PE
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：紫色
电缆绝缘 RAL 颜色：RAL 4001
芯线识别：颜色
■ 缆普线缆产品特性
应用领域：Festoon
敷设方法：加兰悬挂装置
用于连续弯曲：是
有抗扭转功能：否
最小弯曲半径，固定敷设：5x外径
最小弯曲半径（毫米），静态：40mm
最小弯曲半径，动态永久移动：10x外径
最小弯曲半径（毫米），动态持续弯曲：80mm
最小弯曲半径，偶尔移动：8x外径
最小弯曲半径（mm），偶尔移动：64mm
Temperature, fixed installation：-40°C至80°C
温度，偶尔移动：-10°C至70°C
温度，动态持续移动：-10°C至60°C
阻燃：是
阻燃性符合：
IEC 60332-1-2
UL FT1
抗紫外线：是
抗紫外线符合
UL：耐日光
无卤：否
耐油：是
耐油性符合:UL 耐油 I
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
快速连接 (FC) 电缆：否
■ 缆普电缆认证和标准
CE 标志：否
UL 认可 ：否
UL 列名：是
UL 认证：UL CM 符合 UL 444
认可的 cUR：否
cUL 列名 :是
CSA 认证：否
VDE 认证：否
