关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

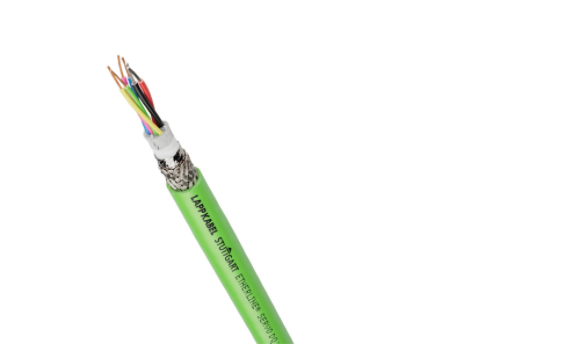

料号：LAPP2170938
额定外径6.5mm、铜号33kg/km重量58kg/km
■ 缆普电缆优势
符合开放式 DRIVE-CLiQ® 系统接口。
由于旋转编码器的电源增加了一对芯线，减少了布线工作量。
通过高覆盖率的铜丝编织屏蔽层可最佳地防止电磁干扰。
Cat.5或Cat.5e性能最高达100 Mbit/s。
■ 缆普线缆应用
用于在SIEMENS®SINAMICS‐S120驱动系统中给伺服驱动装置供电。
用于带DRIVE?CLiQ®系统接口的控制单元和同步电机和/或旋转编码器的布线。
用于固定敷设和偶尔移动。
可在干燥或潮湿的空间中使用。
PVC外护套耐酸和碱。伺服驱动装置供电。外护套耐酸和碱。
通用信息
商标：ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
58kg/km
■ 缆普电缆铜号：
33kg/km
有效的现场总线或以太网系统：
Ethernet
ETHERNET/IP
■ 缆普线缆电气参数
额定电压：30 V AC rms 符合 （制造商说明）
最大工作电压（不适用于能量传输）：100 V
测试电压：0.7kV
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
20 °C 时 DC 环路电阻：28 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普电缆产品结构
导线数量/尺寸：2x2x26/7AWG + 1x2x22/7AWG
导电导体横截面：AWG
电线数量：7
导体材料：裸铜
导体结构：7根
包括保护导体:否
■ 缆普线缆产品结构
绞合类型：双绞线
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
整个屏幕的光学覆盖程度：80 %
带啮齿动物保护：否
■ 缆普电缆产品结构
芯线额定直径：1.05mm
额定外径：6.5mm
电缆形状：圆形
芯材绝缘基材：聚烯烃
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
芯线识别：颜色
■ 缆普线缆产品特性
应用领域:柔性
用于连续弯曲：否
最小弯曲半径，固定敷设：6 x 外径
最小弯曲半径（毫米），静态：39 mm
最小弯曲半径，偶尔移动：15 x 外径
最小弯曲半径（mm），偶尔移动：97.5 mm
Temperature, fixed installation：-15 °C 至 70 °C
温度，偶尔移动：-5 °C 至 70 °C
■ 缆普电缆产品特性
阻燃：是
阻燃性符合：IEC 60332-1-2
抗紫外线:否
■ 缆普线缆产品特性
无卤：否
耐油：否
无 PWIS:是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.5e
快速连接 (FC) 电缆：否
■ 缆普电缆认证和标准
CE 标志：是
UL 认可:否
UL 列名:否
认可的 cUR：否
cUL 列名：否
CSA 认证：否
VDE 认证：否
以下文件提取码：CJKJ
1、德国缆普以太网电缆数据表下载
2、德国缆普以太网电缆符合性声明下载
