关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

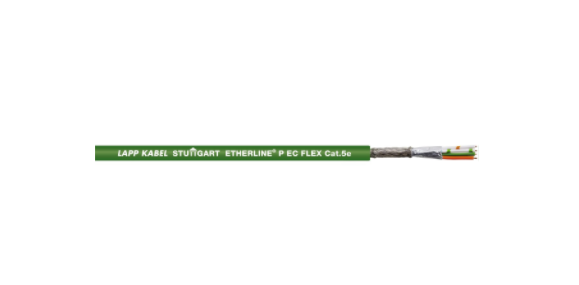

料号：LAPP2170430
额定外径4.8mm、铜号20kg/km重量32kg/km
■ 缆普电缆优势
通过以太网技术快速信息交换。
Cat.5e性能最高100Mbit/s。
通过由铝箔和具有高覆盖度的铜丝编织屏蔽层组成的双重屏蔽层，可理想地防止电磁干扰(SF/UTP)。
带有PU外护套的“P”型无卤素，以满足特殊防火要求。
■ 缆普线缆应用
也适用于EtherCAT和EtherNet/IP应用。
导线横截面减小的“FLEX”型适用于空间条件有限的应用。
用于柔性使用。
适用于长达60米电缆长度的线束。
通用信息
商标：ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
32kg/km
■ 缆普电缆铜号：
20kg/km
有效的现场总线或以太网系统：
ETHERNET/IP
EtherCAT
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 IEC
芯线对芯线的额定电压：
300 V AC rms 符合 UL
50 V AC rms 符合 IEC
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:1.7kV
芯线/屏蔽测试电压：1.7kV
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
20 °C 时 DC 环路电阻：100 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普电缆产品结构
导线数量/尺寸：1x4x26/7AWG
导体截面积（平方毫米）:0.14 mm2
标称横截面导体（AWG）：26 AWG
导电导体横截面：AWG
电线数量：7
导体材料:镀锡铜
导体结构：7根
包括保护导体:否
芯线数量：4
线对数：2
双绞线对编织屏蔽层的光学覆盖程度:85 %
■ 缆普线缆产品结构
绞合类型：星绞四线
附加股（线）元件:中央填充芯
屏蔽：是
整体屏幕类型：镀锡铜编织网
屏蔽缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
带啮齿动物保护：否
■ 缆普电缆产品结构
最小芯线直径：0.95 mm
芯线额定直径：1.03mm
最大芯线直径：1.1 mm
最小外径：4.5mm
额定外径：4.8mm
最大外径：5.1mm
电缆形状：圆形
芯材绝缘基材：聚烯烃
芯材绝缘基材，简称：PE
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
芯线识别：颜色
■ 缆普线缆产品特性
应用领域:柔性
用于连续弯曲：否
可卷绕：否
最小弯曲半径，固定敷设：4 x 外径
最小弯曲半径（毫米），静态：20.4 mm
最小弯曲半径，偶尔移动：8 x 外径
最小弯曲半径（mm），偶尔移动：40.8 mm
Temperature, fixed installation：-30 °C 至 80 °C
温度，偶尔移动：-5 °C 至 50 °C
■ 缆普电缆产品特性
最低安装温度：-5 °
安装温度最大：50 °C
阻燃：是
阻燃性符合：
UL VW-1
IEC 60332-1-2
抗紫外线:否
■ 缆普线缆产品特性
无卤：否
耐油：否
无 PWIS:是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.5e
快速连接 (FC) 电缆：否
■ 缆普电缆认证和标准
CE 标志：是
通过 EAC 认证：是
EAC 认证编号：ЕАЭС N RU Д-DE.АЮ64.В.00130/20
UL 认可:否
UL 列名:是
UL 认证：UL CMX 符合 UL 444 (e-file number: E236660)
认可的 cUR：否
cUL 列名：是
cUL 认证：cUL CMG (75°C) 符合 CSA C22.2 No. 214 (e-file number: E236660)
CSA 认证：否
VDE 认证：否
