关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

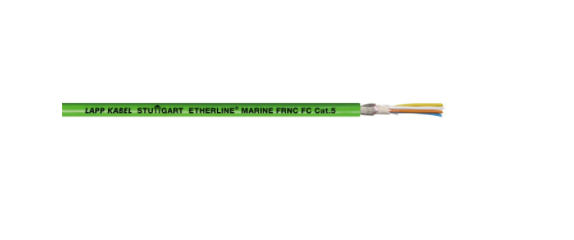

料号：LAPP2170889
额定外径6.5mm、铜号32kg/km重量68kg/km
■ 缆普电缆优势
专为海事用途开发的电缆，获得DNV国际认证。
无卤产品，在发生火灾时不会产生腐蚀性酸或有害气体。
“快速连接”设计，包括内护套和交叉分离器，通过消除耗时的屏蔽线对拆除，显著缩短了电缆组装时间。它还提供不受削弱的芯线对屏蔽。
支持以太网供电的电缆，用于同时为需要低能耗的较小网络组件（如IP摄像机、无线接入点）供电和数据。
由于星形四股绞合以及由铝箔和高纯度铜编织制成的双重屏蔽（SF/UTP），因此具有高抗电磁干扰能力。
根据技术数据的UL/CSA认证使该产品可在北美区域使用。
Cat.5性能最高100Mbit/s。
用于在高达100MHz的频率范围内传输模拟和数字信号。
■ 缆普线缆应用
适合在PROFINET网络中的柔性应用（B型）。
也适用于EtherCAT和EtherNet/IP应用。
作为UL列名的功率限定型托盘式电缆(PLTC)，用于在电缆桥架上开放式敷设。
适用于轻度机械应力。
可在干燥、潮湿和湿润环境中使用。
在注意温度范围的情况下，适用于室外区域。
通用信息
商标：ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
68kg/km
■ 缆普电缆铜号：
32kg/km
有效的现场总线或以太网系统：
ETHERNET/IP
PROFINET
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 IEC
芯线对芯线的额定电压：50 V AC rms 符合 IEC
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:0.7kV
芯线/屏蔽测试电压：0.7kV
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
20 °C 时 DC 环路电阻：120 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普电缆产品结构
导线数量/尺寸：2x2x22/7AWG
标称横截面导体（AWG）：22 AWG
导电导体横截面：AWG
电线数量：7
导体结构：7根
包括保护导体:否
芯线数量：4
线对数：2
■ 缆普线缆产品结构
绞合类型：星绞四线
通过绞线缠绕:无卤素塑料薄膜
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏蔽缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
带啮齿动物保护：否
■ 缆普电缆产品结构
最小芯线直径：1.4 mm
芯线额定直径：1.5mm
最大芯线直径：1.6 mm
额定外径：6.1mm
最大外径：6.9mm
电缆形状：圆形
芯材绝缘基材：聚丙烯
芯材绝缘基材，简称：PP
内护套的基本材料：无卤素混合物
外护套的基本材料：无卤素混合物
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
芯线识别：颜色
■ 缆普线缆产品特性
应用领域:柔性
PROFINET® 应用：B型
用于连续弯曲：否
可卷绕：否
最小弯曲半径，固定敷设：3 x 外径
最小弯曲半径（毫米），静态：20.7 mm
最小弯曲半径，偶尔移动：7.5 x 外径
最小弯曲半径（mm），偶尔移动：51.8 mm
Temperature, fixed installation：-25 °C 至 70 °C
温度，偶尔移动：0 °C 至 50 °C
■ 缆普电缆产品特性
最低安装温度：0 °
安装温度最大：50 °C
阻燃：是
阻燃性符合：
IEC 60332-1-2
IEC 60332-3-22
燃烧气体的腐蚀性符合：IEC 60754-2
抗紫外线:是
抗紫外线符合：UL 耐日光
■ 缆普线缆产品特性
无卤：是
零卤素符合：IEC 60754-1
耐油：否
无 PWIS:是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.5e
快速连接 (FC) 电缆：是
■ 缆普电缆认证和标准
CE 标志：是
通过 EAC 认证：是
EAC 认证编号：ЕАЭС N RU Д-DE.АЮ64.В.00130/20
UL 认可:否
UL 列名:是
UL 认证：UL CMG 符合 UL 444 (e-file number: E236660)UL PLTC 符合 UL 13
认可的 cUR：否
cUL 列名：是
cUL 认证：cUL CMG (75°C) 符合 CSA C22.2 No. 214 (e-file number: E236660)
CSA 认证：否
VDE 认证：否
TüV 认证：否
DNV 认证：是
Ecolab 认证：否
