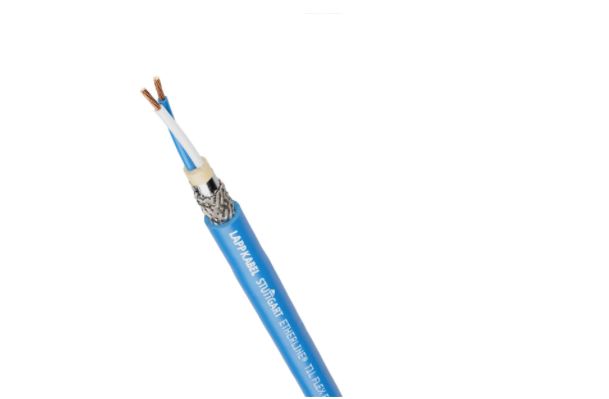

关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）
料号：LAPP2170919
额定外径8mm、铜号0.001kg/km重量95kg/km
■ 缆普电缆优势
以太网高级物理层（Ethernet-APL）可在加工工业的潜在爆炸性环境中通过以太网将数据传输到现场一级。
通过以太网以10Mbit/s的速度快速高效地传输大量数据，实现长距离桥接（主干线长达1000米或支线长达200米）。
通过与工业以太网网络的无缝连接，来自不同制造商的现场设备和系统可实现完全的互操作性。
现场设备的以太网联网可实现实时数据收集和分析，并为流程优化（如预测性维护）提供大量附加信息（大数据）。
以太网APL支持"本质安全"点火保护类型，并基于符合IECTS60079-47标准的2-WISE（2线本质安全以太网）概念。这就实现了具有高防护等级的防爆技术。
符合IEEE802.3bu标准的数据线供电(PoDL)电缆，可同时为SPE终端设备供电和提供数据，能耗要求低（最高50W）。
带内护套的“FastConnect”结构使电缆易于剥离和组装。
通过由铝箔和具有高覆盖度的铜丝编织屏蔽层组成的双重屏蔽层，可理想地防止电磁干扰(SF/UTP)。
根据技术数据的UL/CSA认证使该产品可在北美区域使用。
■ 缆普线缆应用
用于符合DINEN50173和ISO/IEC11801标准的楼宇结构化布线。
根据IEC61156-13标准，特别适用于最长1000米的长距离传输。
根据IEEE802.3cg，用于单对以太网(SPE)应用10Base-T1L。
尤其适用于加工工业中具有挑战性的应用。
作为UL列名的功率限定型托盘式电缆(PLTC)，用于在电缆桥架上开放式敷设。
用于固定敷设和偶尔移动。
可在干燥和潮湿环境中使用。
适用于中等机械应力。
PVC外护套耐酸和碱，具有有限的耐油性。
通用信息
商标：ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
95kg/km
■ 缆普电缆铜号：
0.001kg/km
有效的现场总线或以太网系统：
Ethernet
Ethernet-APL
Single Pair Ethernet
■ 缆普线缆电气参数
芯线对芯线的额定电压：
50 V AC rms / DC 符合 （制造商说明）
600 V AC rms / DC 符合 cRU AWM
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:2kV
芯线/屏蔽测试电压：2kV
测试电压：2kV
支持以太网供电:IEEE 802.3bu (PoDL)
20 °C 时 DC 环路电阻：2.3 Ω/km
标称特性阻抗：100 Ω
可能传输速度：10 Mbit/s
信号传播速度（标称）：0.72c
■ 缆普电缆产品结构
导线数量/尺寸：1x2x18/7AWG
标称横截面导体（AWG）：18 AWG
导电导体横截面：AWG
电线数量：7
导体材料：裸铜
导体结构：7根
包括保护导体:否
芯线数量：2
线对数：1
■ 缆普线缆产品结构
绞合类型：双绞线
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏蔽缩写：SF/UTP
整个屏幕的光学覆盖程度：80 %
■ 缆普电缆产品结构
芯线额定直径：2.55mm
额定外径：8mm
电缆形状：圆形
芯材绝缘基材：发泡聚乙烯
芯材绝缘基材，简称：Foam-Skin PE
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：蓝色
电缆绝缘 RAL 颜色：RAL 5015
系统标准：IEEE 802.3: 10/100/1000Base-T1
■ 缆普线缆产品特性
应用领域:
柔性
固定敷设
用于连续弯曲：否
用于扭转负载：否
可卷绕：否
最小弯曲半径，固定敷设：4 x 外径
最小弯曲半径（毫米），静态：32 mm
最小弯曲半径，偶尔移动：8 x 外径
最小弯曲半径（mm），偶尔移动：64 mm
Temperature, fixed installation：-40 °C 至 50 °C
温度，偶尔移动：
-30 °C 至 70 °C
至 80 °C 符合 UL AWM
■ 缆普电缆产品特性
阻燃：是
阻燃性符合：
IEC 60332-1-2
IEC 60332-3-24
UL FT1
UL FT4
UL Cable Flame Test
抗紫外线:是
抗紫外线符合：UL 耐日光
■ 缆普线缆产品特性
无卤：否
耐油：是
耐油性符合：UL 耐油 I
无 PWIS:是
无 PWIS 符合：VDMA 24364-B2-L
快速连接 (FC) 电缆：是
■ 缆普电缆认证和标准
CE 标志：是
UL 认可:是
UL 列名:是
UL 认证：UL PLTC 符合 UL 13 (e-file number: E224262)
认可的 cUR：是
cUR 认证：
AWM I A 符合 CSA C22.2 No. 214 (e-file number: E63634)
AWM I B 符合 CSA C22.2 No. 214 (e-file number: E63634)
AWM II A 符合 CSA C22.2 No. 214 (e-file number: E63634)
AWM II B 符合 CSA C22.2 No. 214 (e-file number: E63634)
cUL 列名：是
cUL 认证：cUL CMG (75°C) 符合 CSA C22.2 No. 214 (e-file number: E236660)
CSA 认证：是
VDE 认证：否
Ecolab 认证：否
