关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

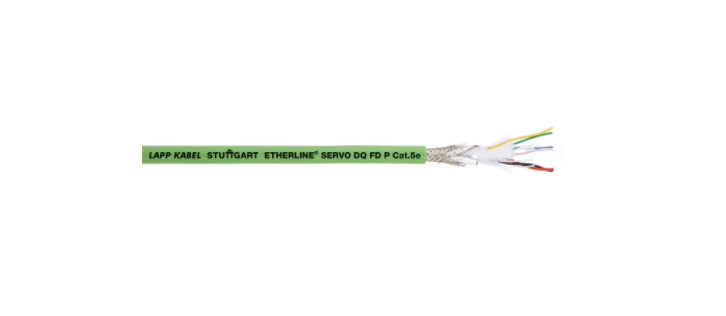

料号：LAPP2170937
额定外径6.9mm、铜号39kg/km重量63kg/km
■ 缆普电缆优势
符合开放式DRIVE-CLiQ®系统接口。
高柔性的内部电缆设计，带填充件，最大限度地抵抗机械应力。
由于旋转编码器的电源增加了一对芯线，减少了布线工作量。
在LAPP测试中心的拖链中测试了超过100万次弯曲试验，证明其耐用。
根据技术数据的UL/CSA认证使该产品可在北美区域使用。
通过高覆盖率的铜丝编织屏蔽层可最佳地防止电磁干扰。
Cat.5e性能最高100Mbit/s。
■ 缆普线缆应用
用于在SIEMENS®SINAMICS‐S120驱动系统中给伺服驱动装置供电。
用于带DRIVE?CLiQ®系统接口的控制单元和同步电机和/或旋转编码器的布线。
电缆设计可在移动的机器部件和拖链中实现高度灵活、不断弯曲的使用。
可用于干燥、潮湿，尤其是粗糙和油性空间。
PU外护套耐矿物油基润滑剂，并具有高度的耐化学性。
以太网电缆
■ 缆普线缆重量：
63kg/km
■ 缆普电缆铜号：
39kg/km
■ 缆普线缆电气参数
额定电压：50 V AC rms 符合 （制造商说明）
芯线对芯线的额定电压：50 V AC rms 符合 （制造商说明）
测试电压,导体/导体:1.5kV
芯线/屏蔽测试电压：1kV
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
20 °C 时 DC 环路电阻：146 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普电缆产品结构
导线数量/尺寸：2x2x26/19AWG + 1x2x22/19AWG
标称横截面导体（AWG）：26 AWG
导电导体横截面：AWG
电线数量：19
导体材料：裸铜
导体结构：19 根
包括保护导体:否
芯线数量：6
线对数：3
■ 缆普线缆产品结构
绞合类型：双绞线
通过绞线缠绕：无纺布缠绕
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏蔽缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
屏蔽上方的包装：无纺布缠绕
■ 缆普电缆产品结构
芯线额定直径：0.9mm
额定外径：6.9mm
电缆形状：圆形
芯材绝缘基材：聚乙烯
芯材绝缘基材，简称：PE
外护套的基本材料：聚氨酯
外护套的基本材料，简称：PUR
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
■ 缆普线缆产品特性
应用领域:拖链
用于连续弯曲：是
用于扭转负载：否
可卷绕：否
最小弯曲半径，固定敷设：6 x 外径
最小弯曲半径（毫米），静态：41.4 mm
最小弯曲半径，动态永久移动：8 x 外径
最小弯曲半径（毫米），动态持续弯曲：55.2 mm
最小弯曲半径，偶尔移动：8 x 外径
最小弯曲半径（mm），偶尔移动：55.2 mm
最大弯曲寿命：1,000,000
最大行程：5 m
Temperature, fixed installation：-40 °C 至 80 °C
温度，动态持续移动：-30 °C 至 70 °C
■ 缆普电缆产品特性
最低安装温度：-30 °C
安装温度最大：70 °C
阻燃：是
阻燃性符合:
IEC 60332-1-2
UL FT1
抗紫外线:是
无卤：是
零卤素符合：VDE 0472-815
■ 缆普线缆产品特性
耐油：是
耐油性符合：EN 50363-10-2
无 PWIS:是
无 PWIS 符合：VDMA 24364-B2-L
低粘性鞘表面：是
以太网电缆类别：Cat.5e
快速连接 (FC) 电缆：否
■ 缆普电缆认证和标准
CE 标志：是
UL 认可：是
UL AWM 认证：20978 符合 UL 758 (e-file number: E63634)
UL 列名：否
认可的 cUR：是
cUL 列名：否
CSA 认证：否
VDE 认证：否
