关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

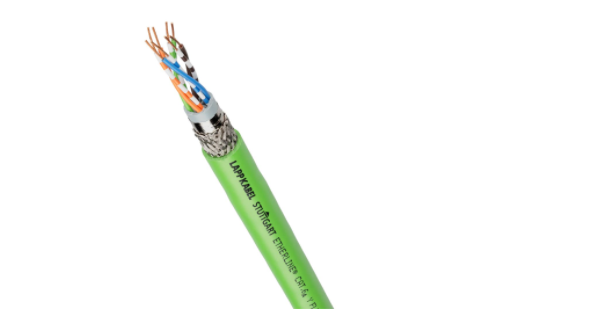

料号：LAPP2170589
额定外径7.6mm、铜号29kg/km重量73kg/km
■ 缆普电缆优势
“快速连接”设计，包括内护套和交叉分离器，通过消除耗时的屏蔽线对拆除，显著缩短了电缆组装时间。它还提供不受削弱的芯线对屏蔽。
通过铝包箔和高覆盖度铜屏蔽编织层（SF/UTP）的双重整体屏蔽提供额外的电磁干扰防护。
支持以太网供电的电缆，用于同时为需要低能耗的较小网络组件（如IP摄像机、无线接入点）供电和数据。
根据技术数据的UL/CSA认证使该产品可在北美区域使用。
通过以太网技术快速信息交换。
Cat.6A性能最高10Gbit/s。
用于在高达600MHz的频率范围内传输模拟和数字信号。
提供坚固的PVC外护套、耐磨PUR外护套或无卤FRNC外护套
■ 缆普线缆应用
也适用于EtherCAT和EtherNet/IP应用。
导线横截面减小的“FLEX”型适用于空间条件有限的应用。
用于柔性使用。
可在干燥、潮湿和湿润环境中使用。
适用于多种应用，具体取决于护套材料。
通用信息
商标：
ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
73kg/km
■ 缆普电缆铜号：
29kg/km
有效的现场总线或以太网系统：
Ethernet
ETHERNET/IP
EtherCAT
■ 缆普线缆电气参数
额定电压：30 V AC rms / DC 符合 （制造商说明）
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:2kV
■ 缆普电缆电气参数
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
IEEE 802.3bt (4PPoE)
20 °C 时 DC 环路电阻：28.6 Ω/km
标称特性阻抗：100 Ω
可能传输速度：10000 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普线缆产品结构
导线数量/尺寸：4x2x26/7AWG
标称横截面导体（AWG）：26 AWG
导电导体横截面：AWG
电线数量：7
导体材料：裸铜
导体结构：7根
包括保护导体:否
芯线数量：8
线对数：4
绞合类型：双绞线
附加股（线）元件：分离十字
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏蔽缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
带啮齿动物保护：否
芯线额定直径：0.95mm
额定外径：7.6mm
■ 缆普线缆产品结构
芯材绝缘基材：聚乙烯
芯材绝缘基材，简称：PE
外护套的基本材料：无卤素混合物
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
芯线识别：颜色
■ 缆普电缆产品特性
应用领域:柔性
用于连续弯曲：否
可卷绕：否
最小弯曲半径，固定敷设：4x 外径
最小弯曲半径（毫米），静态：30.4mm
最小弯曲半径，偶尔移动：8x 外径
最小弯曲半径（mm），偶尔移动:60.8 mm
Temperature, fixed installation：
-30 °C 至 80 °C
至 80 °C 符合 UL AWM
温度，偶尔移动:-5 °C 至 50 °C
■ 缆普电缆产品特性
阻燃：是
阻燃性符合:
IEC 60332-1-2
UL FT2
抗紫外线:是
抗紫外线符合：UL 耐日光
无卤：是
零卤素符合：
IEC 60754-1
IEC 60754-2
耐油：否
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.6A
快速连接 (FC) 电缆：是
■ 缆普线缆认证和标准
CE 标志：是
UL 认可：是
UL AWM 认证：21694 符合 UL 758 (e-file number: E63634)
UL 列名：否
认可的 cUR：否
cUL 列名：否
CSA 认证：否
VDE 认证：否
