关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）
料号：LAPP2170636
额定外径6.3mm、铜号30.4kg/km、重量59kg/km
■ 缆普电缆优势
可持续承受-40°C至+105°C的温度，无需额外保护。
支持以太网供电的电缆，用于同时为需要低能耗的较小网络组件（如IP摄像机、无线接入点）供电和数据。
由于星形四股绞合以及由铝箔和高纯度铜编织制成的双重屏蔽（SF/UTP），因此具有高抗电磁干扰能力。
Cat.5e性能最高100Mbit/s。
用于在高达100MHz的频率范围内传输模拟和数字信号。
■ 缆普线缆应用
适合在PROFINET网络中的柔性应用（B型）。
也适用于EtherCAT和EtherNet/IP应用。
用于符合EN50173和ISO/IEC11801的结构化建筑布线。
用于固定敷设和偶尔移动。
可在干燥、潮湿和湿润环境中使用。
适用于室外。
通用信息
商标：

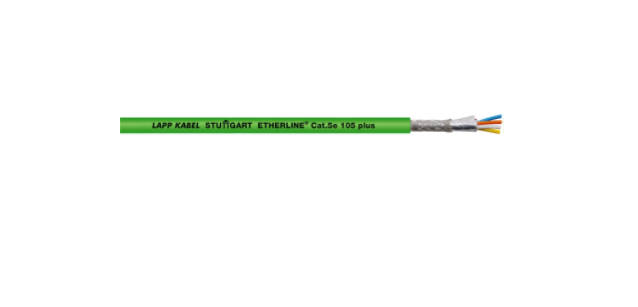

ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
59kg/km
■ 缆普电缆铜号：
30.4kg/km
有效的现场总线或以太网系统:
ETHERNET/IP
PROFINET
Ethernet
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 IEC
芯线对芯线的额定电压：50 V AC rms 符合 IEC
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:2kV
芯线/屏蔽测试电压：2kV
■ 缆普电缆电气参数
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
20 °C 时 DC 环路电阻：115 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普线缆产品结构
导线数量/尺寸：2x2x22/7AWG
导体截面积（平方毫米）：0.34 mm2
导电导体横截面：AWG
电线数量：7
导体材料：裸铜
导体结构: 7 根
包括保护导体:否
芯线数量：4
线对数：2
绞合类型：星绞四线
通过绞线缠绕：PTFE 薄膜
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：镀锡铜编织网
屏幕缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
带啮齿动物保护：否
芯线额定直径：1.5mm
最小外径：6.1mm
额定外径：6.3mm
最大外径：6.5mm
■ 缆普线缆产品结构
电缆形状：圆形
芯材绝缘基材：聚烯烃
芯材绝缘基材，简称：PO
外护套的基本材料：热塑性弹性体
外护套的基本材料，简称：TPE
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
芯线识别:颜色
■ 缆普电缆产品特性
应用领域：柔性
PROFINET® 应用：B 型
用于连续弯曲：否
可卷绕：否
最小弯曲半径，固定敷设：10x 外径
最小弯曲半径（毫米），静态：65mm
■ 缆普线缆产品特性
最小弯曲半径，偶尔移动：15 x 外径
最小弯曲半径（mm），偶尔移动：97.5 mm
Temperature, fixed installation：-40 °C 至 105 °C
温度，偶尔移动：-30 °C 至 105 °C
最低安装温度：-30°C
安装温度最大：105 °C
阻燃：是
阻燃性符合:IEC 60332-1-2
■ 缆普电缆产品特性
抗紫外线:是
无卤：否
耐油:否
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.5e
快速连接 (FC) 电缆：否
■ 缆普线缆认证和标准
CE 标志：是
通过 EAC 认证：是
EAC 认证编号：ЕАЭС N RU Д-DE.АЮ64.В.00130/20
UL 认可：否
UL 列名：否
认可的 cUR：否
cUL 列名：否
CSA 认证：否
VDE 认证：否
TüV 认证：否
DNV 认证：否
Ecolab 认证：否
