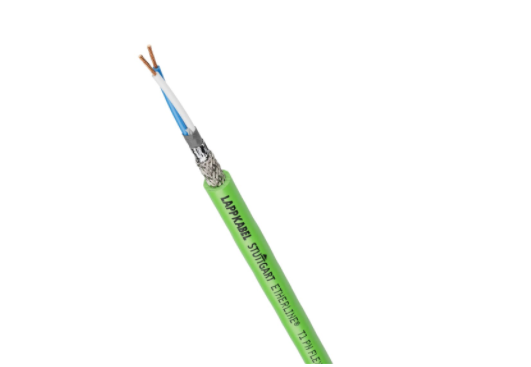

关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）
料号：LAPP2170925
额定外径4.6mm、重量30kg/km
■ 缆普电缆优势
面向未来的单对以太网(SPE)技术可实现快速的信息交换，为现场提供一致、统一的网络基础设施。
现场设备的以太网联网可实现实时数据收集和分析，并为流程优化（如预测性维护）提供大量附加信息（大数据）。
通过与工业以太网网络的无缝连接，来自不同制造商的现场设备和系统可实现完全的互操作性。
在电缆链中成功进行了超过300万次弯曲循环测试。
用于在最高600MHz的频率范围内和最远40m距离内传输模拟和数字信号。
单对电缆设计可节省重量和空间。较小的弯曲半径和外径对于与现场水平仪连接至关重要。
符合IEEE802.3bu标准的数据线供电(PoDL)电缆，可同时为SPE终端设备供电和提供数据，能耗要求低（最高50W）。
通过由铝箔和具有高覆盖度的铜丝编织屏蔽层组成的双重屏蔽层，可理想地防止电磁干扰(SF/UTP)。
根据技术数据进行的UL认证使产品能够在北美市场上使用。
■ 缆普线缆应用
用于符合DINEN50173和ISO/IEC11801标准的楼宇结构化布线。
对于单对以太网(SPE)应用，100Base-T1符合IEEE802.3bw，1000Base-T1符合IEEE802.3bp。
还提供根据UL认证的电力有限托盘电缆(PLTC)变体，用于电缆托盘上的开放式安装。
用于固定敷设和偶尔移动。
可在干燥或潮湿的空间中使用。
适用于中等机械应力。
PVC外护套耐酸和碱，具有有限的耐油性。
通用信息
商标
ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
30kg/km
有效的现场总线或以太网系统：Ethernet
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 （制造商说明）
芯线对芯线的额定电压：300 V AC rms 符合 UL AWM
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:2kV
芯线/屏蔽测试电压：2kV
■ 缆普电缆电气参数
支持以太网供电:IEEE 802.3bu (PoDL)
20 °C 时 DC 环路电阻：14 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.77c
■ 缆普线缆产品结构
导线数量/尺寸：1x2x26/7AWG
标称横截面导体（AWG）：26 AWG
导电导体横截面：AWG
电线数量：7
导体材料：裸铜
导体结构：7 根
包括保护导体:否
芯线数量：2
线对数：1
绞合类型：双绞线
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
整个屏幕的光学覆盖程度：85 %
屏蔽缩写：SF/UTP
芯线额定直径：1.04mm
额定外径：4.6mm
■ 缆普线缆产品结构
电缆形状：圆形
芯材绝缘基材：发泡聚乙烯
芯材绝缘基材，简称：Foam-Skin PE
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
■ 缆普电缆产品特性
应用领域：柔性
用于连续弯曲:否
用于扭转负载：否
最小弯曲半径，固定敷设：4x 外径
最小弯曲半径（毫米），静态：18.4mm
■ 缆普线缆产品特性
最小弯曲半径，偶尔移动：8 x 外径
最小弯曲半径（mm），偶尔移动：36.8 mm
Temperature, fixed installation：-40 °C 至 80 °C
温度，偶尔移动：
-20 °C 至 60 °C
至 80 °C 符合 UL AWM
■ 缆普电缆产品特性
阻燃：是
阻燃性符合:
IEC 60332-1-2
UL FT2
抗紫外线:否
无卤：否
耐油：否
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
快速连接 (FC) 电缆：否
■ 缆普线缆认证和标准
CE 标志：是
UL 认可：是
UL 列名：是
认可的 cUR：是
cUR 认证：
AWM I A 符合 CSA C22.2 No. 210 (80°C, 300V) (CCN: AVLV2 / e-file number: E63634)
AWM I B 符合 CSA C22.2 No. 210 (80°C, 300V) (CCN: AVLV2 / e-file number: E63634)
■ 缆普电缆认证和标准
cUL 列名：否
CSA 认证：否
VDE 认证：否
根据 UN/ECE-R118 进行的阻燃测试：否
已通过铁路车辆防火测试：否
Ecolab 认证：否
