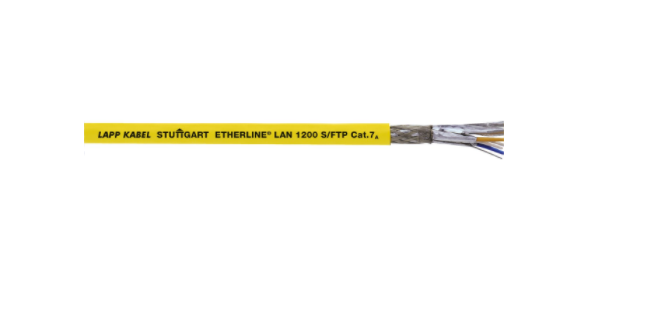

关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）
料号：LAPP2170976
额定外径8mm、铜号34kg/km、重量72kg/km
■ 缆普电缆优势
通过以太网技术快速信息交换。
Cat.7A 性能最高 10 Gbit/s。
无卤低烟外护套，满足特殊防火要求。
符合IEC 60332-3-25（垂直电缆或线束上的火焰传播），无卤电缆上无火焰传播。
由于采用铝复合箔作为线对屏蔽和铜屏蔽编织物作为整体屏蔽（S/FTP），因此可提供理想的电磁干扰防护。
根据欧盟第 305/2011 号指令（BauPVO/CPR）对防火性能进行分类，可在 LAPP 网站上选择产品编号。
■ 缆普线缆应用
用于符合EN 50173和ISO/IEC 11801的结构化建筑布线。
适用于最高 10GBase-T 的所有 LAN 网络和以太网应用。
也适用于 EtherCAT、EtherNet/IP 和 4 对 PROFINET 应用。
用于楼宇和数据处理中心的布线。
通用信息
商标
ETHERLINE®
■
缆普电缆产品类型
■ 缆普线缆重量：
72kg/km
■ 缆普电缆铜号：
34kg/km
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 IEC
芯线对芯线的额定电压：50 V AC rms 符合 IEC
最大工作电压（不适用于能量传输）：100 V
测试电压,导体/导体:1kV
芯线/屏蔽测试电压：1 kV
■ 缆普电缆电气参数
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
IEEE 802.3bt (4PPoE)
20 °C 时 DC 环路电阻：100 Ω/km
标称特性阻抗：100 Ω
可能传输速度：10000 Mbit/s
信号传播速度（标称）：0.71c
■ 缆普线缆产品结构
导线数量/尺寸：4x2x22/1AWG
标称横截面导体（AWG）：22 AWG
导电导体横截面：AWG
电线数量：1
导体材料：裸铜
包括保护导体:否
芯线数量：8
线对数：4
线对屏蔽类型：铝塑复合膜
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：镀锡铜编织网
屏幕缩写：S/FTP
带铠装：否
带啮齿动物保护：否
芯线额定直径：1.5mm
最小外径：7.8 mm
额定外径：8mm
最大外径：8.2mm
■ 缆普线缆产品结构
电缆形状：圆形
芯材绝缘基材：聚乙烯
芯材绝缘基材，简称：PE
外护套的基本材料：无卤素混合物
电缆绝缘颜色：黄色
电缆绝缘 RAL 颜色：RAL 1003
芯线识别：颜色
■ 缆普电缆产品特性
应用领域：固定敷设
可卷绕：否
最小弯曲半径，固定敷设：4x 外径
最小弯曲半径（毫米），静态：32.8mm
■ 缆普线缆产品特性
最小弯曲半径，偶尔移动：8 x 外径
最小弯曲半径（mm），偶尔移动：65.6 mm
Temperature, fixed installation：-20°C 至 60 °C
温度，偶尔移动：0 °C 至 50 °C
最低安装温度：0 °C
安装温度最大：50 °C
阻燃：是
阻燃性符合:IEC 60332-3-24
燃烧气体的腐蚀性符合：IEC 60754-2
■ 缆普电缆产品特性
抗紫外线:否
无卤：是
零卤素符合：IEC 60754-2
耐油:否
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.7A
快速连接 (FC) 电缆：否
■ 缆普线缆认证和标准
CE 标志：是
通过 EAC 认证:是
EAC 认证编号:ЕАЭС N RU Д-DE.АЮ64.В.00130/20
VDE 认证：否
CPR 防火等级：Eca
