关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

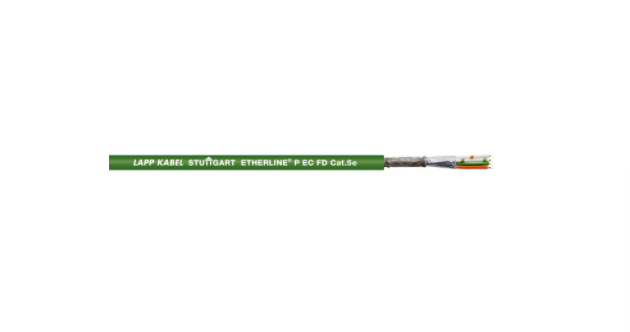

料号：LAPP2170433
额定外径4.8mm、铜号20kg/km、重量36kg/km
■ 缆普电缆优势
通过以太网技术快速信息交换。
Cat.5e性能最高100Mbit/s。
由于星形四股绞合以及由铝箔和高纯度铜编织制成的双重屏蔽（SF/UTP），因此具有高抗电磁干扰能力。
根据技术数据进行的UL认证使产品能够在北美市场上使用。
获得多项认证的产品实现了通用性，减少零件种类，从而确保物流节省。
■ 缆普线缆应用
也适用于EtherCAT和EtherNet/IP应用。
专门用于要求电磁兼容性(EMC)的环境。
适用于长达60米电缆长度的线束。
可在最低-30°C的温度下柔性使用。
通用信息
商标：ETHERLINE®
■ 缆普电缆产品类型
以太网电缆
■ 缆普线缆重量：
36kg/km
■ 缆普电缆铜号：
20kg/km
有效的现场总线或以太网系统：
EtherCAT
ETHERNET/IP
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 IEC
芯线对芯线的额定电压：
300 V AC rms 符合 UL
50 V AC rms 符合 IEC
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:1.5kV
芯线/屏蔽测试电压：1.5kV
■ 缆普电缆电气参数
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
20 °C 时 DC 环路电阻：280 Ω/km
标称特性阻抗：100 Ω
可能传输速度：100 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普线缆产品结构
导线数量/尺寸：1x4x26/19AWG
导体截面积（平方毫米）：0.14 mm2
标称横截面导体（AWG）：26 AWG
导电导体横截面：AWG
电线数量：19
导体结构：19 根
包括保护导体:否
芯线数量：4
线对数：2
绞合类型：星绞四线
附加股（线）元件：中央填充芯
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏幕缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
最小芯线直径：0.95mm
芯线额定直径：1.03mm
最大芯线直径：1.1mm
最小外径：4.5 mm
额定外径：4.8mm
最大外径：5.1 mm
■ 缆普线缆产品结构
电缆形状：圆形
芯材绝缘基材：聚丙烯
芯材绝缘基材，简称：PP
外护套的基本材料:聚氨酯
外护套的基本材料，简称:PUR
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
芯线识别：颜色
■ 缆普电缆产品特性
应用领域：
拖链
柔性
用于连续弯曲:是
用于扭转负载：否
可卷绕：否
最小弯曲半径，固定敷设：4x 外径
最小弯曲半径（毫米），静态：20.4mm
■ 缆普线缆产品特性
最小弯曲半径，动态永久移动：16 x 外径
最小弯曲半径（毫米），动态持续弯曲：81.6 mm
Temperature, fixed installation：-40 °C 至 80 °C
温度，动态持续移动：-30 °C 至 50 °C
最低安装温度:-40 °C
安装温度最大:80 °C
■ 缆普电缆产品特性
阻燃：是
阻燃性符合:
UL VW-1
IEC 60332-1-2
抗紫外线:是
无卤：是
零卤素符合：VDE 0472-815
耐油：是
耐油性符合：DIN EN 60811-2-1
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.5e
快速连接 (FC) 电缆：否
■ 缆普线缆认证和标准
CE 标志：是
通过 EAC 认证：是
EAC 认证编号：ЕАЭС N RU Д-DE.АЮ64.В.00130/20
UL 认可：否
UL 列名：是
认可的 cUR：否
■ 缆普电缆认证和标准
cUL 列名：是
cUL 认证：cUL CMX (75°C) 符合 CSA C22.2 No. 214 (e-file number: E236660)
CSA 认证：否
VDE 认证：否
以下文件提取码：CJKJ
1、德国缆普以太网电缆数据表下载
2、德国缆普以太网电缆UL认证下载
3、德国缆普以太网电缆技术表下载
4、德国缆普以太网电缆选型表下载
5、德国缆普以太网电缆cUL认证下载
6、德国缆普以太网电缆ce符合性声明下载
