关健词：缆普电缆|缆普线缆|LAPP电缆
品牌：德国缆普（LAPP）

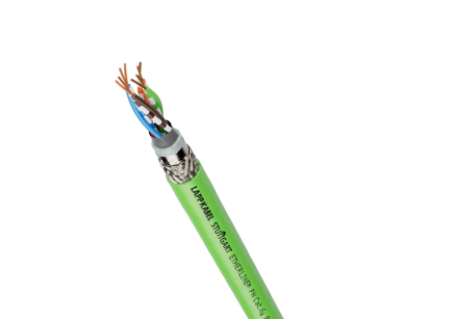

料号：LAPP2170591
额定外径8.9mm、铜号52kg/km、重量110kg/km
■ 缆普电缆优势
“快速连接”设计，包括内护套和交叉分离器，通过消除耗时的屏蔽线对拆除，显著缩短了电缆组装时间。它还提供不受削弱的芯线对屏蔽。
通过铝包箔和高覆盖度铜屏蔽编织层（SF/UTP）的双重整体屏蔽提供额外的电磁干扰防护。
支持以太网供电的电缆，用于同时为需要低能耗的较小网络组件（如IP摄像机、无线接入点）供电和数据。
根据技术数据的UL/CSA认证使该产品可在北美区域使用。
通过以太网技术快速信息交换。
Cat.6A性能最高10Gbit/s。
用于在高达500MHz的频率范围内传输模拟和数字信号。
提供坚固的PVC外护套或耐磨损的PUR外护套款型。
在拖链中成功经过了100万次弯曲循环测试。
■ 缆普线缆应用
由于采用了最细的绞合导线结构，可在PROFINET网络中的移动机器部件和拖链中高度灵活、连续移动（C型）。
也适用于EtherCAT和EtherNet/IP应用。
可在干燥、潮湿和湿润环境中使用。
适用于多种应用，具体取决于护套材料。
以太网电缆
■ 缆普线缆重量：
110kg/km
■ 缆普电缆铜号：
52kg/km
■ 缆普线缆电气参数
额定电压：48 V AC rms 符合 IEC
芯线对芯线的额定电压：50 V AC rms 符合 IEC
最大工作电压（不适用于能量传输）：125 V
测试电压,导体/导体:2kV
芯线/屏蔽测试电压：2kV
■ 缆普电缆电气参数
支持以太网供电:
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
IEEE 802.3bt (4PPoE)
20 °C 时 DC 环路电阻：190 Ω/km
标称特性阻抗：100 Ω
可能传输速度：10000 Mbit/s
信号传播速度（标称）：0.67c
■ 缆普线缆产品结构
导线数量/尺寸：4x2x24AWG
标称横截面导体（AWG）：24 AWG
导电导体横截面：AWG
电线数量：7
导体材料：裸铜
导体结构：7 根
包括保护导体:否
芯线数量：8
线对数：4
绞合类型：双绞线
附加股（线）元件：分离十字
通过绞线缠绕：塑料带
■ 缆普电缆产品结构
屏蔽：是
整体屏幕类型：
铝塑复合膜
镀锡铜编织网
屏幕缩写：SF/UTP
整个屏幕的光学覆盖程度：85 %
带铠装：否
带啮齿动物保护:否
带电缆信使:否
芯线额定直径：1.05mm
额定外径：8.9mm
■ 缆普线缆产品结构
电缆形状：圆形
芯材绝缘基材：发泡聚乙烯
芯材绝缘基材，简称：Foam-Skin PE
内护套的基本材料:热塑性弹性体
内护套的基本材料缩写:TPE
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：绿色
电缆绝缘 RAL 颜色：RAL 6018
■ 缆普电缆产品特性
应用领域：
拖链
柔性
PROFINET® 应用:C 型
用于连续弯曲:是
用于扭转负载：否
可卷绕：否
最小弯曲半径，固定敷设：4x 外径
最小弯曲半径（毫米），静态：35.6mm
■ 缆普线缆产品特性
最小弯曲半径，动态永久移动：15 x 外径
最小弯曲半径（毫米），动态持续弯曲：133.5 mm
最大弯曲寿命：1,000,000
最大行程：5 m
Temperature, fixed installation：-40 °C 至 80 °C
温度，动态持续移动：-5 °C 至 50 °C
■ 缆普电缆产品特性
阻燃：是
阻燃性符合:
IEC 60332-1-2
UL VW-1
自熄：否
抗紫外线:是
抗紫外线符合：UL 耐日光
无卤：否
耐油：是
耐油性符合：IEC 60811-404
无 PWIS：是
无 PWIS 符合：VDMA 24364-B2-L
以太网电缆类别：Cat.6A
快速连接 (FC) 电缆：是
■ 缆普线缆认证和标准
CE 标志：是
UL 认可：否
UL 列名：是
UL 认证：UL CMX 符合 UL 444 (e-file number: E236660)
认可的 cUR：否
■ 缆普电缆认证和标准
cUL 列名：是
cUL 认证：cUL CMX (75°C) 符合 CSA C22.2 No. 214 (e-file number: E236660)
CSA 认证：否
VDE 认证：否
TüV 认证：否
DNV 认证：否
Ecolab 认证：否
