0012626缆普电缆低频数据线;10X2X0.75;芯线颜色代码:DIN 47100;PVC;屏蔽型;柔性;LAPP;0012626

浏览:17次

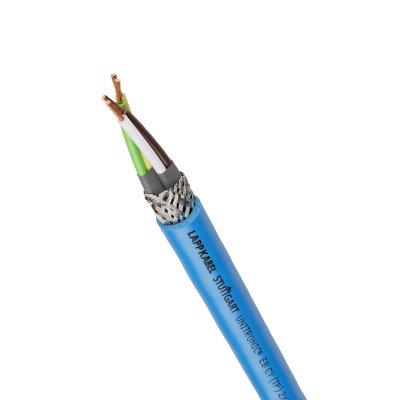

缆普线缆UNITRONIC LiYCY (TP) 10线对数，横截面0.75外径16.1铜号220kg/km重量392kg/km

品牌：德国缆普（LAPP）
料号：0012626
10线对数、横截面0.75、外径16.1、铜号220kg/km、重量392kg/km
由于双绞线（TP）具有较短的节距，导体电路可以很好地去耦。
通过高覆盖率的铜丝编织屏蔽层可最佳地防止电磁干扰。
根据DIN 47100标准的颜色代码进行芯材标记，以明确识别单个芯材。
紧凑的设计，尽管芯数较多，但外径较小。
根据欧盟第305/2011号指令（BauPVO/CPR）对防火性能进行分类，可在LAPP网站上选择产品编号。

■ 缆普电缆应用

可普遍用于许多应用的机器接口，用于低频范围内的数据和信号传输。
用于在控制、调节和测量电路中使用。
专门用于要求电磁兼容性(EMC)的环境。
用于“本质安全”点火防护等级（“i”）的设备、机器和系统。
用于符合标准IEC 60079-14/EN 60079-14/VDE 0165（第1部分）的本质安全电路。
PVC外护套耐酸和碱，具有有限的耐油性。
■ 缆普电缆通用信息
商标：UNITRONIC®
产品类型：低频数据线
■ 缆普电缆重量：
392kg/km
■ 缆普电缆铜号：
220kg/km
■ 缆普电缆电气参数
测试电压：2.5kV
20°C时的最大导体电阻：26Ω/km
磁芯/磁芯互作电容（800Hz）, 约：123nF/km
磁芯/屏蔽互作电容（800Hz), 约：191nF/km
电感 (800Hz)，近似值：0.682mH/km
■ 缆普电缆产品结构
Li-绞合线电缆：LiYCY (TP)
电缆尺寸：10X2X0.75
导体截面积（mm2）：0.75mm2
导体材料：裸铜
导体结构：细线
线对数：10
绞合类型：分层绞合
屏蔽型：是
整体屏幕类型：镀锡铜编织网
额定外径：16.1mm
电缆形状：圆形
芯材隔热基材：聚氯乙烯
芯材隔热基材，简称：PVC
外护套的基本材料：聚氯乙烯
外护套的基本材料，简称：PVC
电缆绝缘颜色：蓝色
电缆绝缘颜色RAL色调：RAL5015
芯线识别：颜色
芯线颜色代码：DIN 47100（缆普线缆颜色代码表）
■ 缆普电缆产品特性
应用领域：
柔性
固定敷设
最小弯曲半径，固定敷设：
6x外径
最小弯曲半径（mm），静态：
96.6mm
最小弯曲半径，偶尔移动：
15x外径
最小弯曲半径（mm），偶尔移动：
241.5mm
Temperature, fixed installation：
-40°C至80°C
温度，偶尔移动：
-5°C至70°C
阻燃：是
阻燃性符合：IEC 60332-1-2
耐油：是
无PWIS：是
无PWIS符合：VDMA 24364-B2-L
■ 缆普电缆认证和标准
CE标志：是
UKCA标识：是
通过EAC认证：是
EAC认证编号：ЕАЭС N RU Д-DE.АЮ64.В.00130/20
CPR防火等级：Eca

缆普电缆、LAPP电缆、缆普网线、缆普数据线、缆普线缆

以下文件提取码：CJMY
1、德国电缆普低频数据线数据表下载
2、德国电缆普低频数据线技术表下载
3、德国电缆普低频数据线CE符合性声明下载
4、德国电缆普低频数据线CPR性能声明下载
3、德国电缆普低频数据线UKCA符合性声明下载
